X4 Pipeline Sonar apparecchiatura/sistema di ispezione delle fognature viene utilizzato principalmente per il rilevamento di tubi per il trasporto dell'acqua (acqua completa o superiore al 2/3 del livello dell'acqua), pozzi di ispezione o cavità sotterranee. Analizza ed estrae automaticamente il contorno della parete interna, crea un modello tridimensionale ed esegue l'analisi quantitativa.
Dimensioni: lunghezza totale: 485mm, diametro: 70mm;
Materiale: guscio in lega di alluminio;
Impermeabile: IP68;
Temperatura di esercizio: 0 ~ 40 ℃;
Temperatura di conservazione: -20 ~ 70 ℃;
Peso in aria: 2.7kg;
Frequenza acustica: 1MHz;
Larghezza del fascio: 1,1 gradi (-3db), trave conica;
Risoluzione della gamma (gamma 0.125m) : 0.5mm;
Diametro massimo del tubo applicabile: 6000mm;
Larghezza di trasmissione degli impulsi: 4 ~ 20us;
Ricezione della larghezza di banda: 500KHz;
Alimentatore: 48V dc;
Lunghezza del cavo: 150m (personalizzabile)

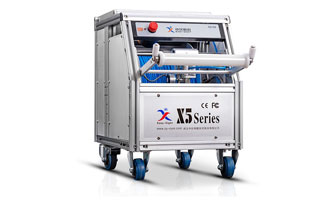

Motore-guidato
Cavo a 2 pin, disegno anti-Kevlar 300 kg, guaina in poliuretano importata, diametro del cavo <6mm, impermeabile, usura, acido, corrosione.
Retrattile del cavo automaticamente o manualmente
Contacavo accurato, deviazione entro 1mm
Compatibile con crawlers Easy-Sight serie X5-H e sistema di ispezione sonar X4
Classe di protezione: IP63
Dimensione (LxWxH): muslimate
Peso: circa 45 kg (con cavo da 150m)
Computer o tablet regolari possono essere utilizzati nel controller principale con software di raccolta delle ispezioni integrato. Sia il controller principale che il joystick possono controllare il cingolato avanti, indietro e girare, la fotocamera rotante, leggera e così via. Dotato di software di rapporto di analisi delle immagini del sonar della pipeline PipeSonar, installato sul computer e collegato al vassoio dei cavi tramite la linea WIFI, utilizzato per la visualizzazione e la raccolta in tempo reale delle immagini di ispezione durante il processo di ispezione e può eseguire l'estrazione del contorno, l'analisi dell'interpretazione, la ricostruzione tridimensionale e l'uscita dei rapporti.
Materiali: acciaio inossidabile, larghezza del tubo adatta: DN300mm ~ 6000mm;
Dimensioni: 220mm * 70mm * 400mm;
Peso: 2kg;
Flotage: 5kg.
I sistemi di ispezione dei tubi fognari Sonar offrono diversi vantaggi per la valutazione delle condizioni delle infrastrutture fognarie sotterranee.
Test Non distruttivo: l'ispezione del Sonar è un metodo di test non distruttivo, il che significa che Non richiede l'accesso fisico al sistema fognario o qualsiasi procedura invasiva. Questo aiuta a ridurre al minimo le interruzioni della rete fognaria e riduce la necessità di ampi scavi.
Imaging completo: la tecnologia Sonar può fornire immagini complete della struttura interna dei tubi fognari. Genera immagini dettagliate degli interni del tubo, consente agli ispettori di identificare crepe, corrosione, blocchi, intrusioni di radici e altri problemi.
Mappatura accurata: i sistemi Sonar possono creare mappe Accurate di sistemi fognari, comprese forme di tubi, dimensioni e lunghezze. Questa informazioni è essenziale per la pianificazione di manutenzione, riparazioni e aggiornamenti.
Funzionamento remoto: le ispezioni Sonar possono essere spesso condotte a distanza, riducendo al minimo la necessità del personale di entrare a livello fisico in ambienti pericolosi o difficili da raggiungere. Questo migliora la sicurezza e riduce i rischi per la salute dei lavoratori.
Dati in tempo reale: molti sistemi di ispezione delle fognature sonar forniscono analisi dei dati in tempo reale. Questo consente agli controllori di prendere le scelte istantanee in base alle informazioni che ricevono, il che è particolarmente prezioso per affrontare problemi di emergenza.
Utilizzando la tecnologia sonar per l'ispezione di condotte subacquee offre precisione ed efficienza senza pari, che lo rendono uno strumento indispensabile per mantenere l'essenza delle infrastrutture sommerse. Il sistema di ispezione del tubo sonar X4 avanzato Easy-Sight leva le onde sonore ad alta frequenza per creare immagini dettagliate di condotte subacquee, consentire il rilevamento di irregolarità come crepe, corrosione, E blocchi con una precisione eccezionale. Questo metodo non invasivo non solo garantisce la sicurezza e la longevità delle tubazioni, ma riduce anche le interruzioni ambientali e i tempi di lavoro operativi. Grazie alle soluzioni di ispezione di tubi sonar all'avanguardia di Easy-Sight, le industrie possono ottenere valutazioni di condotte subacquee complete e affidabili, mantenendo le loro risorse e l'eco circostante.
