Empowerment tecnologico: il periscopio del tubo in PVC rende l'ispezione del tubo di drenaggio urbano efficiente anche senza persone!
Come i tubi sotterranei sono trasformati nei vasi sanguigni di una città e i governi locali vendono un sacco di manodopera e risorse materiali sulla costruzione di tubi fognari, la manutenzione del sistema fognario è particolarmente importante. Quando si tratta di manutenzione del sistema fognario, la domanda è: che cos'è? Perché ne abbiamo bisogno? Di che attrezzatura abbiamo bisogno? Questo articolo ti dà tutte le risposte alle domande di cui sopra e consiglia alcune apparecchiature per l'ispezione delle tubazioni progettate e sviluppate da Easy Sight per te.
Con il rapido sviluppo dell'industria delle tubazioni nazionali, la sicurezza delle condutture e la sua gestione della manutenzione sono divi un tema che è sempre più apprezzato dal dipartimento di gestione della sicurezza nazionale. Negli ultimi anni, gli incidenti causati dalla corrosione delle tubazioni si sono verificati di volta In volta. Facciamo finta di cosa potrebbe funzionare quando si verifica il danno del tubo. Interruzione del funzionamento della conduttura ha effetto sul suo lavoro;Riabilitazione del tuboPuò essere difficile, che macina manodopera e risorse materiali, inciando sugli interesse aziendali. In una parola, la corrosione e i danni alle tubazioni portano enormi perdite.
Questo perché i difetti possono essere presenti nelle fasi di produzione, posa e funzionamento di tubazioni. Le fasi iniziali e successive del funzionamento della conduttura sono le alte incianze degli incidenti, specialmente nel periodo di servizio più recente, la possibilità di incidenti di tubazioni aumenta in modo netto. È necessario prendere misure il prima possibile per ridurre al minimo il caso di incidenti e le apparecchiature di ispezione delle tubazioni possono consentire di afferrare con precisione le condizioni di funzionamento della conduttura, fornire così una base affidabile per la manutenzione della linea fognaria e riparare rapidamente alcuni difetti gravi per evitare incidenti il più possibile. Può anche prolungare la durata della conduttura. Allo stesso tempo, la durata della vita delle tubazioni è estesa e gli interesse dell'azienda sono garantiti. Alcuni risultati di analisi mostrano che il rilevamento può ridurre i costi di manutenzione della linea fognaria.
Il rilevamento dei tubi si riferisce al rilevamento e alla registrazione in tempo reale della deformazione delle tubazioni, alla corrosione e ad altri danni, oltre al posizionamento accurato utilizzando i mezzi di trasporto delle tubazioni per guidare il rilevatore per eseguire la conduttura. Attraverso il servizio di localizzazione di tubi, è possibile trovare vari difetti e danni in anticipo e i livelli di pericolo di ogni sezione del tubo possono essere compresi. In più, può prevenire e ridurre efficacemente gli incidenti e salvare i fondi di manutenzione delle tubazioni. Una misura importante per garantire la sicurezza delle tubazioni.
Per la prima volta, una serie di lavori di preparazione dovrebbe essere realizzata: misurazione e calibrazione della linea, ricezione e spedizione di suini tubo a sfera e gomito, ispezione e trasformazione di apertura obliqua; diametro della tubazione e ispezione della deformazione, pigging e passaggio del simulatore per la conferma. La conduttura soddisfa i requisiti per il passaggio del rilevatore. Dopo l'attivazione, i dati devono essere trattati e deve essere realizzato un rapporto di prova. Se necessario, è necessario selezionare sezioni di tubi adeguate per la verifica dello scavo per determinare se la precisione e la velocità di passaggio diIspezione della condutturaSoddisfa i requisiti.
Mentre il rilevamento del tubo diventa più importante, la tecnologia di rilevamento dei tubi ottiene più attenzione. La tecnologia di rilevamento dell'endoscopio della conduttura è ampiamente utilizzata, che include il rilevamento del CCTV, il rilevamento del periscopio (rilevamento QV) e il rilevamento del sonar. Easy Sight ha lanciato il rilevamento della posizione del punto di perdita della conduttura, che include vari metodi di rilevamento come visivo, suono, luce ed elettricità, che riflette veramente la condizione della conduttura e le uscite risultati visivi e programmabili. Allo stesso tempo, evita efficacemente anche i problemi dei metodi tradizionali, come i pozzi di un operatore, che possono avere effetti di rilevamento difficili, costi elevati e sicurezza. E con la tecnologia di rilevamento dell'endoscopio della conduttura, alcuni dati scientifici saranno forniti per la manutenzione delle condutture e la riabilitazione delle tubazioni.
Ecco le informazioni dettagliate di questi tre tipi di metodi di rilevamento dei tubi della tecnologia di rilevamento dell'endoscopio della conduttura, che è tutta approvata da apparecchiature di rilevamento dei tubi di facile osservazione.
Il rilevamento CCTV, che significa il rilevamento della televisione a circuito chiuso, è stato inserito nel mid-1990s da applicare nell'ispezione delle condizioni interne della conduttura e delle tubazioni di drenaggio. È il metodo più avanzato ed efficace per l'ispezione delle condizioni delle tubazioni nel mondo. Paesi avanzati come l'europa e le nazioni uniteGli stati uniti hanno utilizzato questo metodo come mezzo efficace per l'ispezione di tubi di drenaggio, il controllo e l'approvazione di nuovi tubi di drenaggio. E ora, non solo per gli usi di cui sopra, ma può anche essere utilizzato nell'ispezione dello stato delle tubazioni di marcia (requisiti di manutenzione e riparazione), l'ispezione dell'effetto di pulizia e dragaggio e l'ispezione prima della riparazione dei tubi senza scavo.Rilevamento CCTV di tubiAdotta un sistema di ispezione televisiva endoscopica per tubi CCTV avanzato, strisciando automaticamente nella conduttura, che rileva e scatta lo strato di ruggine, corrosione in scala, perforazione, crepe e altre condizioni nella conduttura, oltre a registrare la situazione attuale nella conduttura contemporaneamente, In modo da trasformare la conduttura nascosta sotterranea in un video interno visibile sul computer, che è conveniente per il reparto di gestione per rendere il piano di trattamento della conduttura più ragionevole in base alle condizioni della conduttura, E poi valutalo in base alle regole tecniche di ispezione e forniscilo con una base importante per la formulazione di un piano di riparazione.
Il robot di ispezione CCTV del tubo sviluppato da Easy Sight è lo strumento più efficace e accurato per l'accesso alla conduttura, che è attaccato a grande interesse per l'industria delle fognature e del drenaggio. Può utilizzare un pad, un laptop o un controller speciale come controllo principale. Durante il processo di ispezione, può afferrare rapidamente le immagini dei difetti. Dopo che l'ispezione è stata completata, il rapporto di ispezione può essere ottenuto immediatamente. La curva di pendenza della tubazione può essere realizzata In tempo reale durante il processo di rilevamento per determinare la deposizione all'interno della tubazione.
Easy Sight possiede cinque tipi diRobot di ispezione CCTV per tubi, Vale a dire, X5-HMA CCTV inspection crawler, X5-HT pipeline CCTV inspection robot, X5-HS CCTV inspection crawler, X5-HW pipeline CCTV inspection robot e X5-HR crawler a vite. I robot sono tutti leggeri, comodi da rilevare e veloci e stabili ad alta definizione.
I robot di ispezione CCTV Easy Sight hanno un'elevata definizione digitale, con una qualità dell'immagine ad alta definizione di 2 mega-pixel e un rilevamento a lunga distanza, come nella conduttura DN300mm, È possibile realizzare un singolo rilevamento a lunga distanza di 300m. In aggiunta, hanno molte funzioni di estensione. Ad esempio, può essere dotato di software di fotogramma professionale per eseguire la ricostruzione 3D e l'analisi quantitativa della conduttura scena reale tramite video di ispezione CCTV; può essere dotato di un proiettore laser per estrarre il contorno interno della conduttura in modo sincrono durante l'ispezione e creare un modello di pipeline tridimensionale per la misurazione e l'analisi; Può essere dotato di un sistema di telecamere panoramiche per generare una vista panoramica di espansione della parete del tubo in tempo reale e generare un rapporto di analisi dell'immagine tridimensionale sul posto.

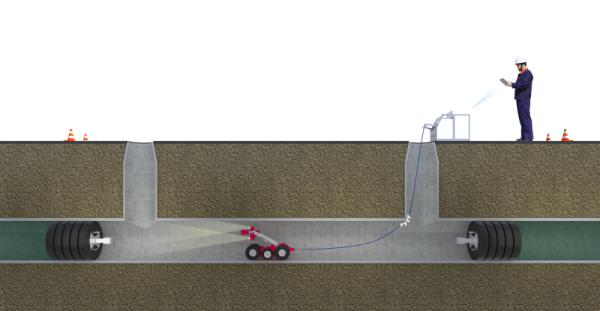

Robot di ispezione CCTV per tubi in funzione
L'ispezione del periscopio della conduttura (ispezione della vista rapida del tubo) è un metodo che utilizza il periscopio del tubo per ispezionare la tubazione nell'albero di ispezione. Come un tipo diTecnologia di ispezione della condutturaIl rilevamento QV può non solo risolvere il problema che la distanza della fotocamera non può soddisfare la lunghezza della tubazione e la velocità di caricamento è troppo lenta per essere sincronizzata ma può anche determinare con precisione il difetto del materiale della conduttura, grado di corrosione e sua posizione specifica. Il suo risultato di ispezione può essere visto come base per la valutazione delle condizioni della conduttura.
Molte persone potrebbero chiedere come funziona il rilevamento QV? Il personale può registrare e salvare le immagini interne degli oggetti controllati in tempo reale attraverso il controller principale a terra. Le immagini dei difetti possono essere raccolte e conservate rapidamente. Le informazioni di ispezione possono essere inserite attraverso la tastiera e visualizzate e conservate nel video, che è altamente integrato, compatto e leggero. Usano video per monitorare e fotografare lo stato dei depositi all'interno della conduttura, danni alla conduttura, penetrazione del corpo straniero, perdite e connessioni nascoste dei tubi di derivazione. Può vedere e registrare chiaramente tutte le condizioni all'interno della conduttura a lunga distanza, e quindi il video viene inviato al computer principale di terra e conservato. I professionisti analizza tutti i dati video uno per uno per capire in modo completo e regolare la situazione di base della conduttura e la sua qualità di drenaggio e oPeration, così come la posizione della presa e il grado di danno alla conduttura, quindi scrivi il rapporto di ispezione della conduttura per fornire metodi di rilevamento economici ed efficienti per la manutenzione e la riparazione delle tubazioni.
I vantaggi del rilevamento QV sono un design conveniente, funzionamento semplice, ma i suoi svantaggi sono che non è possibile rilevare la struttura sotto la superficie dell'acqua, non è possibile eseguire un rilevamento continuo, E la distanza di rilevamento è breve contemporaneamente.
